Comment ferrailler un plot béton pour une construction en bois ?

Un plot béton paraît simple : un trou, du béton, une armature et une platine pour fixer le poteau bois. Pourtant, une erreur de ferraillage peut provoquer des fissures, un basculement du poteau ou une remontée d’humidité dans la structure. Sur une terrasse, une carport, une extension légère ou une ossature bois, le plot doit transmettre les charges au sol tout en résistant au vent, au soulèvement et aux mouvements du terrain.

La question n’est donc pas seulement : « Combien de fers dois-je mettre ? » Il faut d’abord comprendre ce que le plot doit supporter, dans quel sol il est ancré et comment les armatures vont réellement travailler.

À quoi sert le ferraillage d’un plot béton ?

Le béton résiste très bien à la compression, mais beaucoup moins à la traction et à la flexion. Les armatures en acier complètent donc le béton là où il est vulnérable.

Les barres verticales limitent les fissures et participent à la reprise des efforts verticaux ou de flexion.
Les cadres ou étriers maintiennent les barres en place et améliorent la tenue de la cage d’armature.
Les armatures horizontales répartissent les contraintes, notamment lorsque le plot reçoit une platine ou un poteau soumis au vent.
Le béton protège l’acier contre la corrosion à condition de respecter un enrobage suffisant.

Dans une construction bois, le vent est souvent plus pénalisant que le poids propre. Une toiture légère pèse peu, mais elle offre une surface importante au vent. Un poteau de carport peut alors subir une poussée latérale et un effort d’arrachement. Le plot ne doit pas seulement « porter » le poteau : il doit aussi empêcher son déplacement ou son soulèvement.

Avant de ferrailler : identifier le type de plot

Le mot plot désigne plusieurs ouvrages différents. Le ferraillage ne sera pas le même selon la situation.

Plot isolé pour poteau : il reçoit un poteau bois, souvent par l’intermédiaire d’un pied métallique réglable.
Plot relié par une longrine : plusieurs appuis sont connectés par une poutre béton armé. Les efforts sont mieux répartis, mais le ferraillage devient plus important.
Plot pour terrasse surélevée : les charges sont généralement modérées, mais le sol doit rester stable et les appuis correctement répartis.
Plot pour extension ou mur à ossature bois : les charges et les efforts horizontaux peuvent être nettement supérieurs. Une étude structure et une vérification du sol sont nécessaires.

Un petit abri de jardin de 8 m² et une extension habitable de 40 m² ne se dimensionnent pas avec la même recette. Même chose pour un carport de deux places exposé en zone ouverte et une terrasse protégée entre deux bâtiments.

Les informations à réunir avant le chantier

Avant de choisir le diamètre des aciers ou les dimensions du plot, il faut relever quelques données simples. Elles évitent les sous-dimensionnements les plus fréquents.

Le poids de la structure : poteaux, poutres, toiture, bardage, plancher et équipements.
La surface de toiture exposée au vent.
La hauteur des poteaux et la distance entre les appuis.
La nature du terrain : remblai, sable, argile, limon, roche ou sol hétérogène.
La pente du terrain et la présence éventuelle d’eau.
La profondeur hors gel applicable dans la région.
La classe d’exposition du béton : terrain humide, alternance gel-dégel, présence de sels ou environnement agressif.
La présence de réseaux enterrés, de racines ou d’ouvrages voisins.

La profondeur hors gel n’est pas une valeur universelle. Elle dépend du climat, de l’altitude, de la nature du sol et de la sensibilité de l’ouvrage. Un sol argileux humide peut également bouger avec les variations d’eau, même si le plot est correctement ferraillé.

Dimensions courantes : des repères, pas une règle de calcul

Pour une petite terrasse ou un abri léger, on rencontre souvent des plots de 30 à 40 cm de côté. Pour un poteau de carport ou une structure plus exposée, les dimensions peuvent atteindre 40 à 60 cm de côté, voire davantage. La profondeur est fréquemment comprise entre 50 et 90 cm, mais elle doit être adaptée au sol et au hors-gel.

Ces valeurs sont uniquement des ordres de grandeur pour comprendre les proportions. Elles ne remplacent pas un dimensionnement. Un plot de 40 × 40 cm contient déjà 64 litres de béton par mètre de profondeur. Pour huit plots de 40 × 40 × 70 cm, il faut environ 0,90 m³ de béton, sans compter les pertes. Ce volume représente près de 2,2 tonnes de béton : mieux vaut vérifier le calcul avant la livraison.

Le diamètre ou la section du poteau, la position de la platine et la distance aux bords du plot ont également une influence. Une platine placée trop près d’un angle peut créer un éclatement local du béton.

Quelle cage d’armature pour un plot béton ?

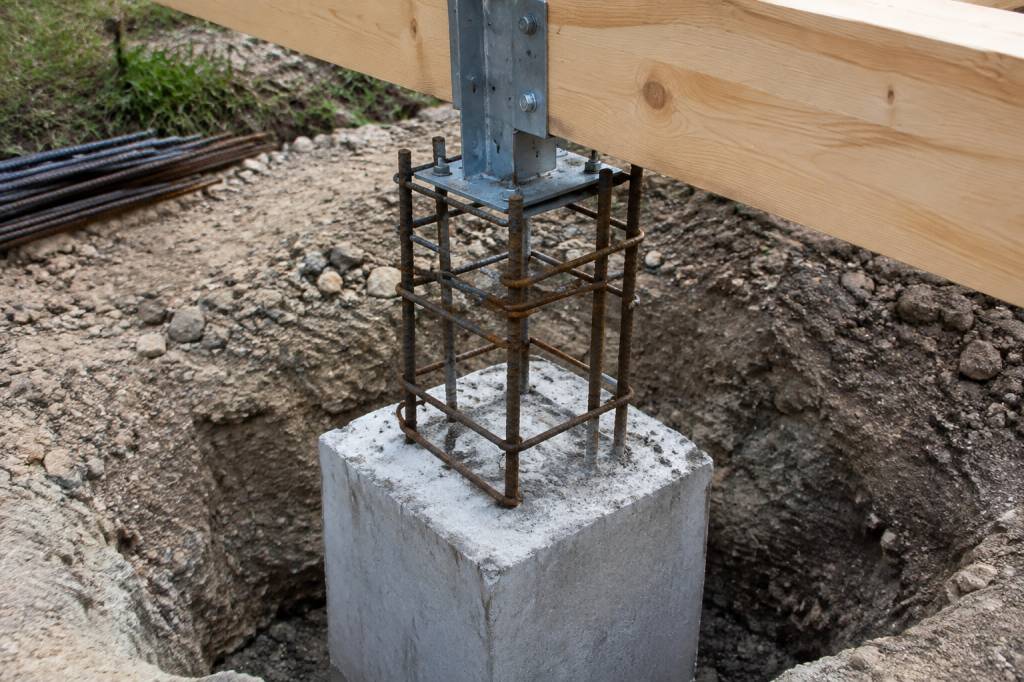

Pour un plot isolé de petite à moyenne dimension, la solution habituelle consiste à utiliser une cage composée de barres verticales reliées par des cadres horizontaux.

Quatre barres verticales constituent une configuration courante pour un plot carré.
Les barres peuvent être disposées dans les angles, sans toucher les parois du coffrage ou du sol.
Des cadres horizontaux, généralement espacés de 15 à 25 cm, maintiennent l’ensemble.
Les armatures doivent rester parfaitement immobilisées pendant le coulage.

À titre indicatif, une cage réalisée avec quatre barres verticales de diamètre 10 ou 12 mm et des cadres de diamètre 6 ou 8 mm peut convenir à certains petits ouvrages. Mais ce choix ne peut pas être généralisé à une maison, une extension ou un carport fortement exposé.

Le diamètre des aciers n’est pas le seul critère. Une cage mal positionnée, sans enrobage suffisant ou arrêtée trop haut dans le béton perd une grande partie de son intérêt. Le ferraillage doit traverser la zone où les efforts se concentrent et rester correctement lié au béton.

L’enrobage : la protection indispensable de l’acier

L’enrobage correspond à l’épaisseur de béton entre l’acier et la surface extérieure du plot. Il protège les armatures de l’humidité, de l’oxygène et du gel.

Pour un ouvrage coulé directement contre la terre, on retient souvent un enrobage de l’ordre de 5 cm, voire davantage selon la classe d’exposition et les prescriptions du projet. Pour un coffrage propre et un environnement moins agressif, les exigences peuvent être différentes. Le plan d’exécution ou les règles de calcul applicables doivent primer.

La cage ne doit donc jamais être posée directement au fond du trou. Utilisez des cales d’enrobage adaptées, idéalement en béton ou en matériau prévu pour cet usage. Une chute de parpaing, un morceau de bois ou une pierre ne garantit ni la stabilité ni l’épaisseur de protection.

Un contrôle simple avant coulage consiste à vérifier :

la distance entre les aciers et les quatre faces du plot ;
la présence de cales sous la cage ;
la verticalité des barres ;
la stabilité de la cage lorsque l’on verse le béton ;
l’absence de terre ou de boue collée sur les armatures.

La liaison entre le plot et le poteau bois

Le poteau bois ne doit pas être noyé directement dans le béton. Même traité, il resterait exposé aux remontées capillaires et aux stagnations d’eau. La solution courante est un pied de poteau métallique, souvent réglable, fixé dans le béton par une tige d’ancrage ou un système prévu par le fabricant.

Cette liaison mérite autant d’attention que la cage d’armature. Il faut vérifier :

le diamètre et la profondeur d’ancrage de la tige filetée ;
la distance entre l’ancrage et les bords du plot ;
la compatibilité entre la platine, le poteau et les efforts de calcul ;
la protection contre la corrosion du pied métallique ;
la présence d’un espace permettant à l’eau de s’évacuer sous le poteau.

Pour un petit abri, une platine standard peut suffire. Pour un carport soumis au vent ou une structure avec de grandes portées, il faut contrôler la traction, le cisaillement et le moment de flexion dans l’ancrage. Une tige bien scellée dans un plot trop petit ne règle pas le problème : le béton peut fissurer ou arracher un cône autour de l’ancrage.

Ferrailler un plot : méthode pratique

Voici une méthode générale pour un ouvrage léger, à adapter au plan de structure.

Préparer le fond. Creusez jusqu’au sol stable, retirez la terre meuble et évacuez l’eau stagnante. Si le fond est irrégulier, une couche de béton de propreté peut faciliter le positionnement de la cage. Elle ne remplace pas le béton structurel et ne corrige pas un mauvais sol.

Préparer la cage. Assemblez les barres verticales et les cadres avec du fil à ligaturer. Le fil sert à maintenir l’armature pendant le coulage ; il ne remplace pas les aciers et n’a pas vocation à reprendre les efforts principaux.

Mettre la cage en place. Positionnez-la sur des cales pour garantir l’enrobage. Contrôlez son centrage. Si une tige d’ancrage traverse la cage, prévoyez le passage avant le coulage afin d’éviter de déplacer les armatures au dernier moment.

Installer le coffrage ou stabiliser les parois. Un trou creusé dans une terre stable peut parfois servir de coffrage perdu, mais les dimensions doivent rester maîtrisées. Dans un sol qui s’effrite, le béton risque de se mélanger à la terre et l’enrobage devient incertain.

Couler le béton. Un béton prêt à l’emploi de classe adaptée au projet est préférable à un mélange improvisé trop pauvre en ciment. Versez sans déplacer la cage. Vibrez légèrement ou tassez avec une barre pour chasser les poches d’air, sans séparer les granulats.

Positionner l’ancrage. La tige filetée ou le système de fixation doit être maintenu par un gabarit. Une erreur de quelques millimètres peut empêcher la pose du pied de poteau. Vérifiez l’alignement avec les autres plots avant la prise.

Protéger et laisser durcir. Protégez le béton du dessèchement rapide, de la pluie intense et du gel. La résistance augmente avec le temps. Le fait que le béton soit dur en surface après deux jours ne signifie pas que le plot a atteint sa résistance de référence.

Les erreurs fréquemment rencontrées sur chantier

Mettre seulement deux barres verticales : la cage devient peu stable et travaille mal dans les différentes directions.
Poser les aciers contre la terre : l’enrobage est insuffisant et la corrosion peut apparaître plus rapidement.
Utiliser des barres rouillées en profondeur : une légère oxydation superficielle est généralement acceptable, mais une corrosion importante ou une perte de section ne l’est pas.
Oublier les efforts de soulèvement : un toit léger peut être fortement sollicité par le vent.
Couler dans un trou rempli d’eau : l’eau dilue la pâte de ciment et dégrade la qualité du béton.
Fixer le poteau trop près du bord : le béton peut éclater autour de l’ancrage.
Relier des plots désalignés par une poutre bois : les écarts de niveau créent des contraintes et compliquent la pose.
Ferrailler sans traiter le sol : des aciers supplémentaires ne compensent pas un remblai mal compacté ou une argile très sensible à l’eau.

Quand faut-il faire appel à un professionnel ?

Un avis de bureau d’études ou d’ingénieur structure est fortement recommandé lorsque la construction est habitable, située en zone sismique, implantée sur un terrain en pente ou argileux, ou lorsqu’elle comporte une toiture lourde. C’est également nécessaire si les plots reprennent une partie des charges d’une maison ou d’une extension.

Le professionnel pourra vérifier la portance du sol, les dimensions des fondations, les ancrages, les efforts de vent et la continuité entre les appuis. Le coût d’une étude reste généralement faible comparé à celui d’une reprise de fondations, d’un poteau qui se déforme ou d’une terrasse qui s’affaisse.

Pour un projet courant, demandez au minimum une note ou un plan précisant les dimensions des plots, la classe de béton, le diamètre et la disposition des armatures, l’enrobage et le système d’ancrage. Une référence vague comme « ferraillage standard » ne constitue pas un dimensionnement.

À retenir avant de couler

Le ferraillage dépend des charges, du vent, du sol et de la géométrie du plot.
Une cage courante comprend des barres verticales et des cadres horizontaux, mais ses dimensions doivent être justifiées.
L’enrobage protège l’acier : la cage doit être calée et ne jamais toucher la terre.
Le poteau bois doit être séparé du béton par un pied métallique adapté.
Les ancrages doivent être positionnés avant le coulage et rester à distance des bords.
Le béton doit être correctement dosé, mis en place, protégé et suffisamment durci.
Pour une extension, une habitation ou un ouvrage fortement exposé, le calcul d’un professionnel n’est pas une option.

Un plot béton bien ferraillé n’est pas forcément le plus volumineux ni celui qui contient le plus d’acier. C’est celui dont les dimensions, les armatures et les ancrages répondent réellement aux efforts du projet et aux caractéristiques du terrain. En construction bois, la légèreté est un avantage ; elle impose aussi de prendre au sérieux le vent, les fixations et la stabilité globale.
