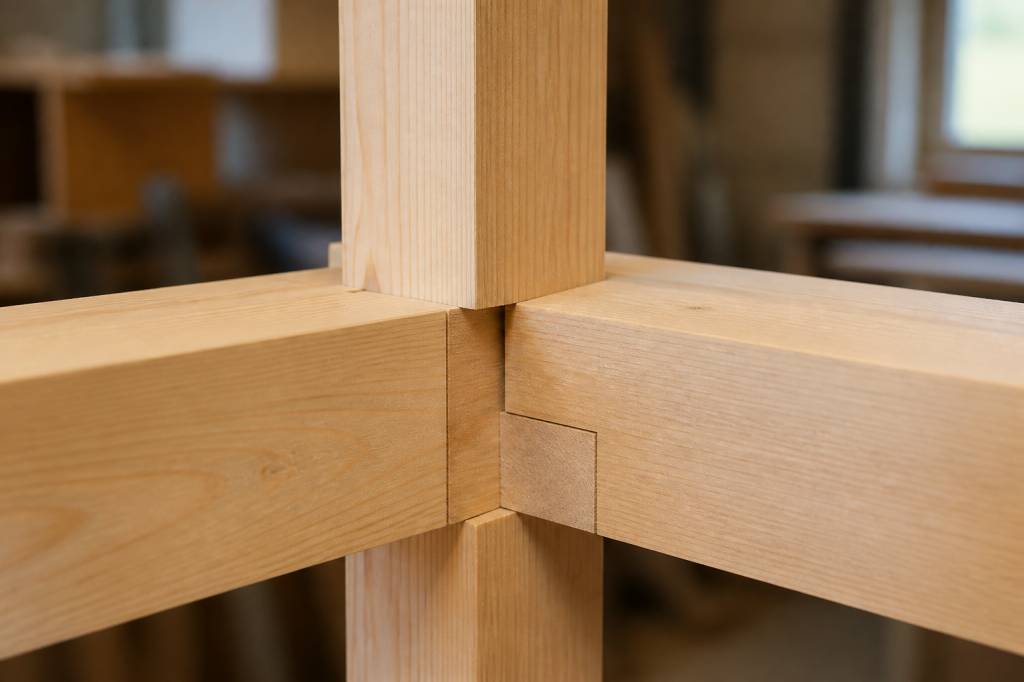

Assemblage bois 3 axes : techniques, usages et conseils pour une structure solide
Quand on parle d’assemblage bois 3 axes, on parle d’un point très concret : comment relier plusieurs pièces de bois qui travaillent dans des directions différentes, sans perdre en solidité, en rigidité ni en facilité de mise en œuvre.
Sur le papier, l’idée semble simple. Sur chantier, c’est souvent là que les choses se compliquent : charges verticales, efforts horizontaux, traction, cisaillement, vibrations, retrait du bois, erreurs de perçage… et, au final, une structure qui bouge plus que prévu. Dans une charpente, une extension, un auvent, une passerelle ou même un meuble technique, l’assemblage 3 axes peut faire la différence entre un ouvrage propre et un ouvrage qui travaille de travers.
Le sujet mérite donc qu’on le traite sérieusement. Pas avec des grands mots, mais avec des solutions éprouvées, des règles de bon sens et quelques rappels utiles sur la mécanique du bois.
Ce qu’on appelle vraiment un assemblage bois 3 axes
Un assemblage bois 3 axes est un système de liaison qui doit reprendre des efforts selon trois directions. En pratique, cela veut dire que la pièce assemblée ne reçoit pas seulement une charge verticale. Elle peut aussi subir :
Autrement dit : ce n’est pas un simple vissage “pour tenir les pièces ensemble”. C’est une liaison structurelle.
On retrouve ce type d’assemblage dans plusieurs cas fréquents :
Le point clé est simple : plus les efforts sont multidirectionnels, plus l’assemblage doit être pensé comme un nœud mécanique, et pas comme une simple fixation.
Pourquoi ce type d’assemblage est si important
Le bois est un matériau performant, mais anisotrope. En clair : il ne réagit pas pareil selon le sens de ses fibres. C’est ce qui le rend excellent en structure, mais aussi plus délicat à assembler qu’un matériau homogène comme l’acier.
Sur le terrain, les défauts les plus courants viennent rarement du bois lui-même. Ils viennent de l’assemblage :
Une règle utile : si l’assemblage est la zone la plus sollicitée, il doit être la plus robuste de la structure. Cela paraît évident, mais sur chantier, c’est souvent l’inverse qui arrive.
Exemple concret : sur une petite structure d’auvent en bois, un poteau de 140 x 140 mm peut sembler largement suffisant. Mais si le pied de poteau et la liaison haute ne reprennent pas correctement le vent, la structure peut se mettre à flamber ou à prendre du jeu en quelques saisons. Le bois n’a pas “faibli” d’un coup : c’est l’assemblage qui a travaillé en premier.
Les grandes familles de techniques
Il n’existe pas un seul assemblage bois 3 axes, mais plusieurs familles de solutions. Le choix dépend du niveau d’effort, de l’esthétique, du budget, de l’outillage disponible et du niveau d’exigence réglementaire.
Les assemblages traditionnels
Les techniques traditionnelles restent très pertinentes quand elles sont bien dimensionnées. On pense notamment aux :
Leur avantage : une bonne intégration dans la structure, peu de pièces métalliques visibles, et un comportement souvent très lisible pour l’artisan. Leur limite : ils diminuent la section utile du bois si l’usinage est trop agressif. Un tenon trop long ou trop épais peut fragiliser la pièce mère au lieu de la renforcer.
En charpente traditionnelle, les assemblages bois/bois restent excellents lorsqu’ils sont conçus pour le bon niveau d’effort. Mais dès qu’on monte en charge, qu’on cherche plus de compacité, ou qu’on veut une répétabilité industrielle, on passe souvent à d’autres solutions.
Les assemblages par ferrures métalliques
C’est aujourd’hui la solution la plus courante dans les structures modernes. Les connecteurs métalliques prennent plusieurs formes :
Le gros intérêt est clair : on maîtrise mieux les efforts dans les trois directions. Les efforts sont repris par le métal, ce qui limite les écrasements locaux et les déformations excessives du bois.
En revanche, il faut respecter quelques règles simples :
Une vis de charpente de qualité n’a rien à voir avec une vis à bois ordinaire. Et un connecteur mal choisi peut coûter plus cher en reprise qu’un bon système choisi dès le départ.
Le bois massif, le lamellé-collé et l’aboutage : des comportements différents
Le type de bois utilisé influe directement sur le comportement de l’assemblage.
Le bois massif est économique et courant, mais il présente plus de variabilité naturelle : nœuds, fentes, différences de densité. Il demande donc plus d’attention sur la position des fixations et sur la qualité du sciage.
Le lamellé-collé offre une meilleure stabilité dimensionnelle et une résistance plus homogène. Pour les assemblages 3 axes, c’est souvent un vrai plus, surtout quand on veut limiter les déformations et travailler avec des efforts élevés.
L’aboutage, lui, permet d’obtenir des pièces longues à partir d’éléments plus courts. C’est intéressant en industrialisation, mais il faut bien distinguer l’aboutage de la liaison de nœud : abouter une pièce ne remplace pas un bon assemblage entre pièces porteuses.
Dans la pratique, une structure bien conçue combine souvent plusieurs logiques : bois d’ingénierie pour la stabilité, ferrures pour les nœuds, et quelques assemblages bois/bois là où ils ont du sens.
Les règles de base à respecter pour un assemblage solide
Un bon assemblage bois 3 axes, ce n’est pas une affaire de “gros boulons” ou de “beaucoup de vis”. C’est une affaire de cheminement des efforts.
Avant de fixer quoi que ce soit, il faut se poser trois questions :
Si on ne sait pas répondre clairement à ces trois points, il faut revoir le principe.
Quelques règles simples à garder en tête :
Un assemblage peut être très résistant sur le banc d’essai et devenir moyen sur site si le bois est mal protégé ou si les coupes de chantier sont laissées brutes. Le bois aime les détails propres. C’est moins romantique, mais beaucoup plus durable.
Exemple de mise en œuvre sur une petite structure bois
Prenons un cas simple : une pergola adossée avec poteaux, poutres et contreventement. Les efforts à reprendre sont modestes par rapport à une charpente d’entrepôt, mais le vent suffit à créer des sollicitations dans les trois axes.
Une solution sérieuse consiste à :
Dans ce type de projet, le vrai piège n’est pas la poutre principale. C’est souvent la liaison secondaire, celle qu’on pense “simple”, qui prend le plus de fatigue avec le temps.
Sur un chantier de structure légère, j’ai déjà vu une liaison de poteau sous-estimée simplement parce qu’elle ne reprenait “que” le vent. Résultat : jeu dans les fixations, bruit au passage des bourrasques, puis reprise complète de l’assemblage un an plus tard. Une demi-journée d’étude en plus aurait évité une semaine de reprise.
Les erreurs les plus fréquentes
Voici les fautes que l’on rencontre le plus souvent en atelier comme sur chantier :
Le pire défaut ? Le bricolage invisible. Celui qui “passe” au montage, mais qui travaille mal pendant dix ans. En structure bois, ce qui ne se voit pas finit presque toujours par se voir.
Comment vérifier qu’un assemblage est bien conçu
Pas besoin d’un laboratoire pour faire un premier contrôle sérieux. Avant de valider une liaison 3 axes, vérifiez les points suivants :
Sur les ouvrages soumis à des charges significatives, on s’appuie bien sûr sur les règles de calcul applicables, notamment l’Eurocode 5 pour les structures bois. Ce n’est pas un luxe administratif : c’est ce qui permet de ne pas raisonner “à l’œil” sur des efforts qui, eux, ne font pas de cadeau.
Les bonnes questions à poser avant de choisir une solution
Avant de figer un assemblage bois 3 axes, demandez-vous :
Ces questions orientent presque toujours vers la bonne famille de solution. Un bon assemblage n’est pas celui qui a le plus de métal. C’est celui qui répond correctement au besoin réel, au bon coût, avec une marge de sécurité cohérente.
À retenir pour un ouvrage fiable
Un assemblage bois 3 axes solide repose sur trois principes simples : bien comprendre les efforts, choisir le bon type de liaison, et soigner l’exécution. Le bois pardonne certaines approximations, mais pas longtemps. Une structure durable, c’est d’abord une structure dont les nœuds ont été pensés comme des points stratégiques, pas comme des accessoires de montage.
Si vous devez retenir une seule chose, retenez celle-ci : la qualité d’une structure bois se joue souvent dans ses assemblages. Le poteau est visible. La poutre aussi. Mais la vraie performance, celle qui dure, se cache dans la manière dont les pièces sont reliées entre elles.
Et sur le terrain, c’est souvent là que se gagne — ou se perd — la solidité de l’ensemble.
